FSC DAS
多功能資料擷取系統 ●
|
|
|
|
|
為了符合客戶多功能之需求及使用上之便利，我們特別開發出FSC
DAS多功能資料擷取系統，可搭配各種感測器，提供完整的資料記錄方案
 |
硬體規格 |
-
Resolution:
Voltage 16 bits
Strain Gage 24 bits
|
-
Sampling Rate:
Voltage 10~100 kHz
Strain Gage 10~10 kHz
(Standard)
10~50kHz
(High Speed Option)
|
-
Sampling Method:
Simultaneous Sampling
|
-
Voltage Type:
-10 ~ 10 VDC
|
- Strain
Gage Type:
120Ω Quarter Bridge
350Ω Quarter Bridge
Half / Full Bridge
(Only for High Speed Option)
|
-
Channel Number:
Up to 64 Channels
【型錄下載】Download Data Sheet |
|
|
|
軟體功能 |
參數設定
- 可依不同模組設定Sampling
Rate
- 自行定義電壓通道名稱&單位
- 電壓通道支援多種校正曲線
- 可建立Strain
Gage資料庫
- Strain Gage導線補償
- 支援虛擬計算頻道
|
量測及儲存
- 選擇自動歸零通道
- 連續記錄模式
- 時間記錄模式(可自動更新檔名存檔)
- 支援Mohr's
circle計算,最大&小主應力
- 虛擬頻道即時顯示
|
資料讀取
- 轉檔輸出Text及BMP檔
- 曲線Zoom功能
- 尋找曲線最大&最小值
- Time Domain可切換X軸顯示資料
- Strain Rate計算
- 支援簡易頻譜分析(FFT)
- 開啟區段資料
|
另提供客製化軟體
趕快與我們連絡！
Tel : +886-2-2702 5886
Fax : +886-2-2702 6683
Email :
Fsc@fedtec.com.tw
|
|
|
|
軟體畫面 |
|

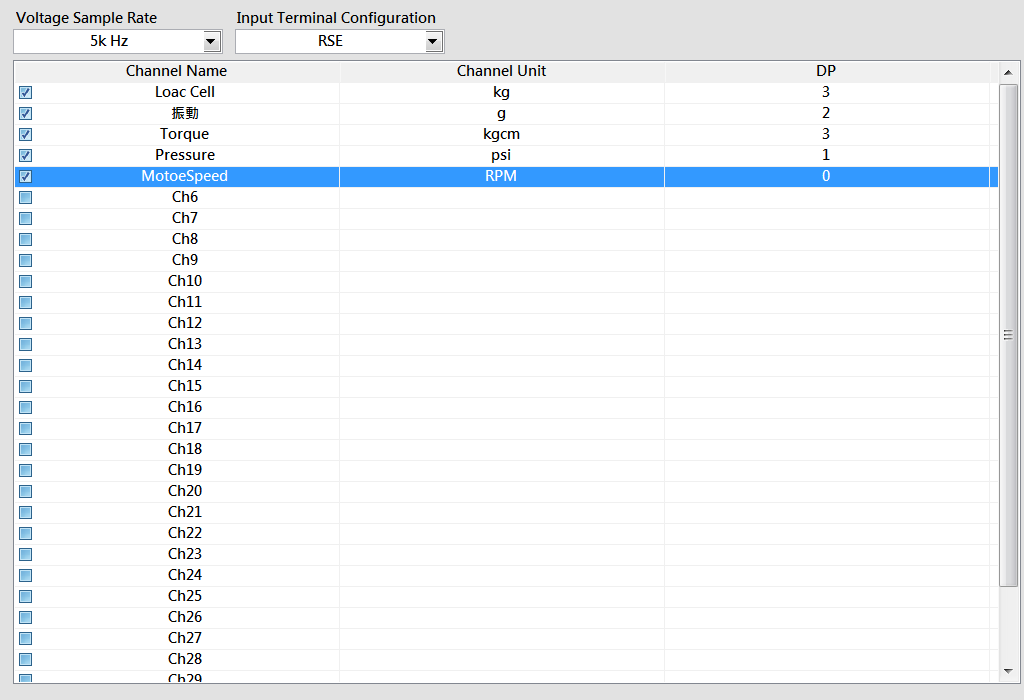

電壓設定畫面
 |

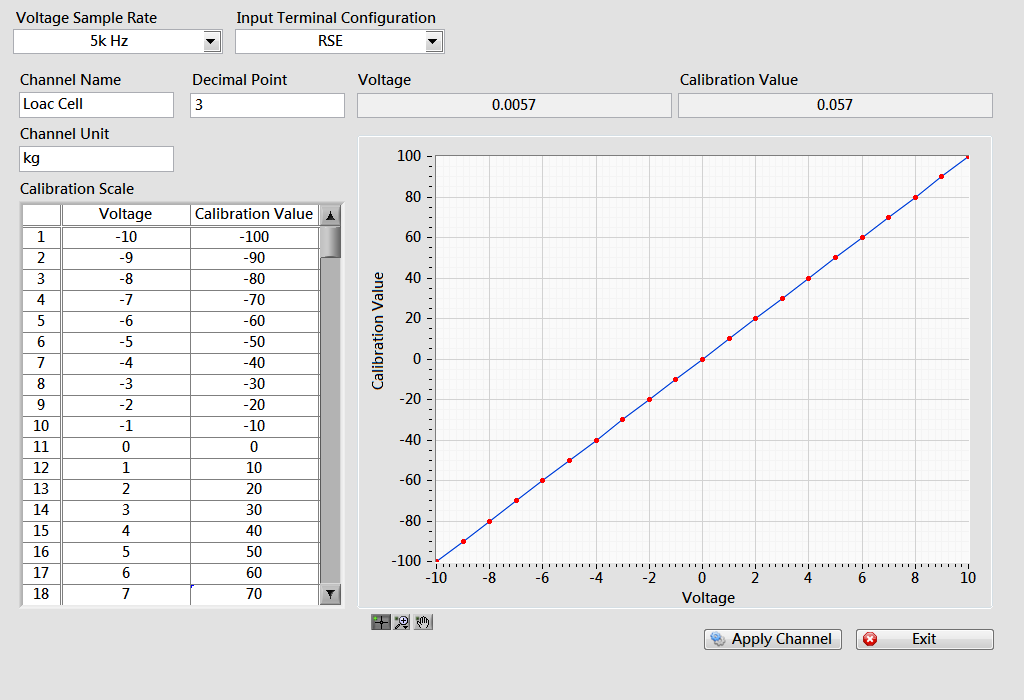

電壓設定畫面(多點校正)
 |
|
建立Strain
Gage畫面
 |

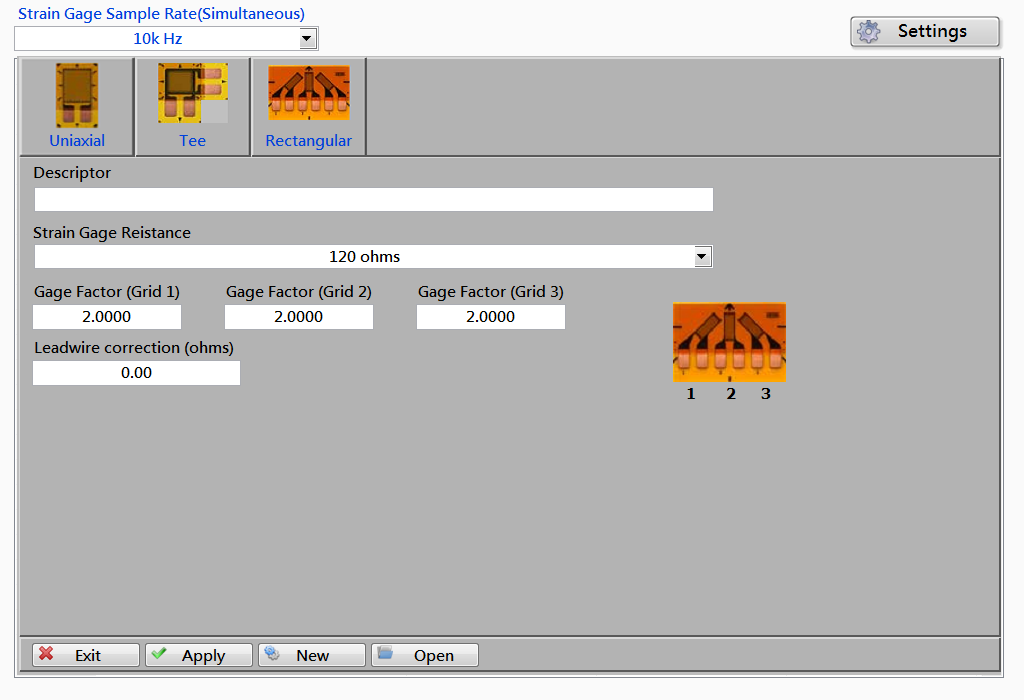

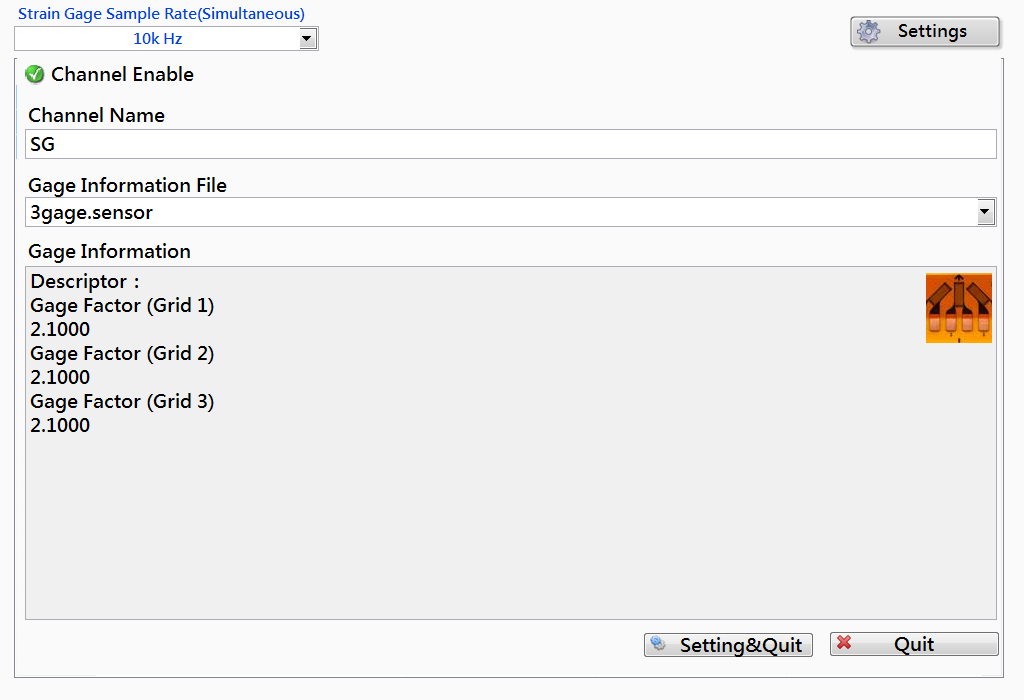

Strain Gage設定畫面
 |
|

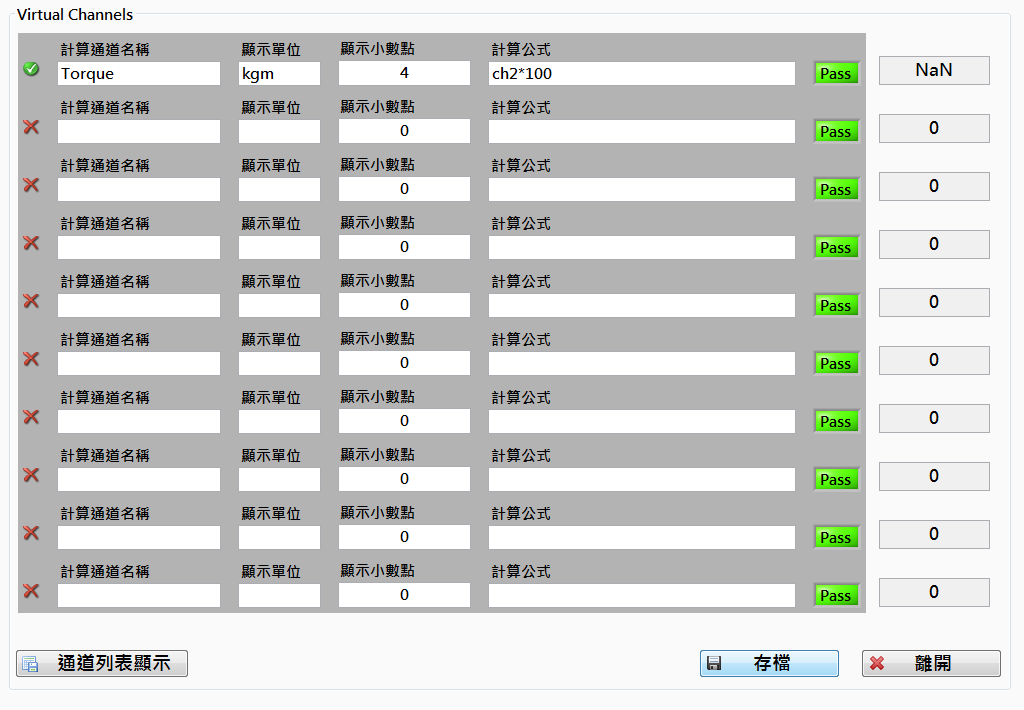

虛擬頻道設定畫面
 |

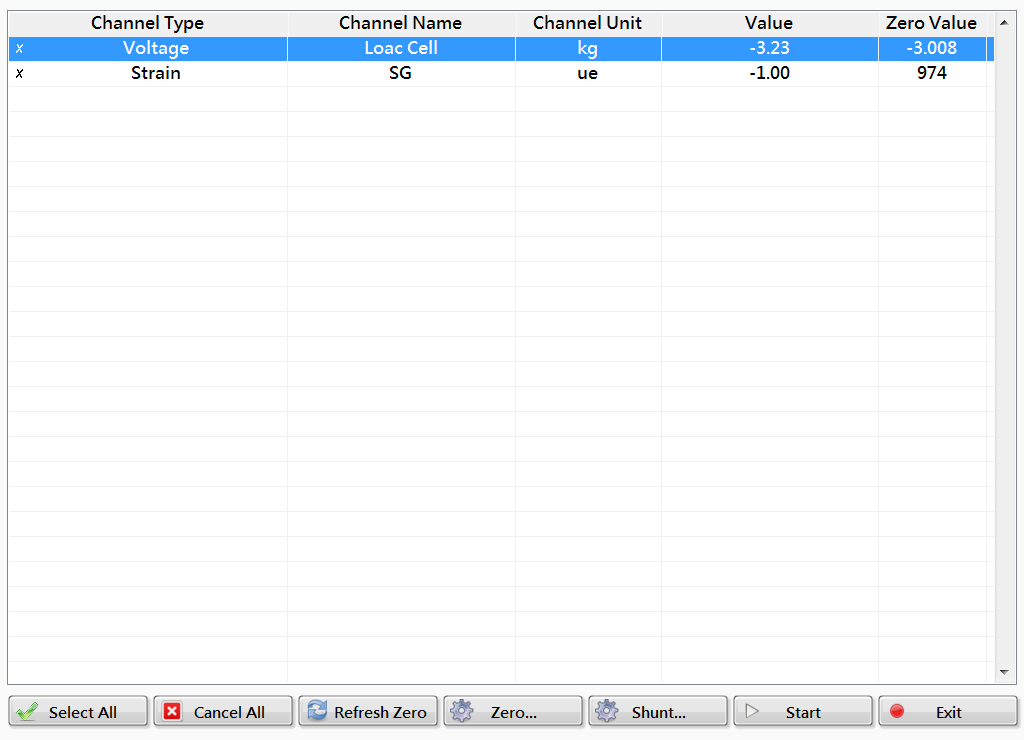

自動歸零畫面
 |

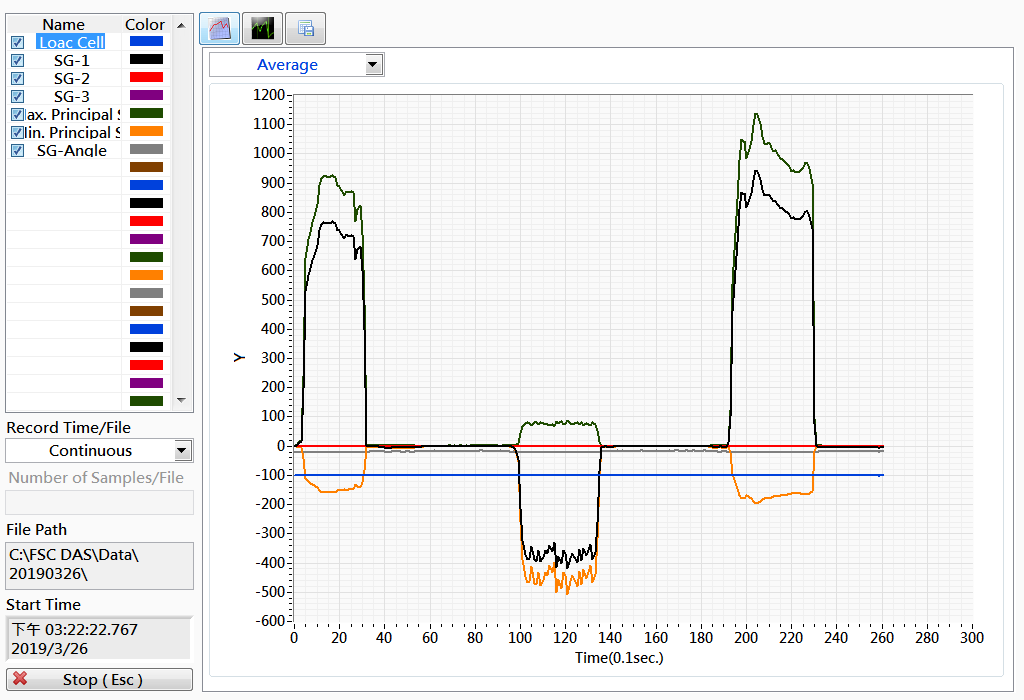

資料圖形即時顯示 |

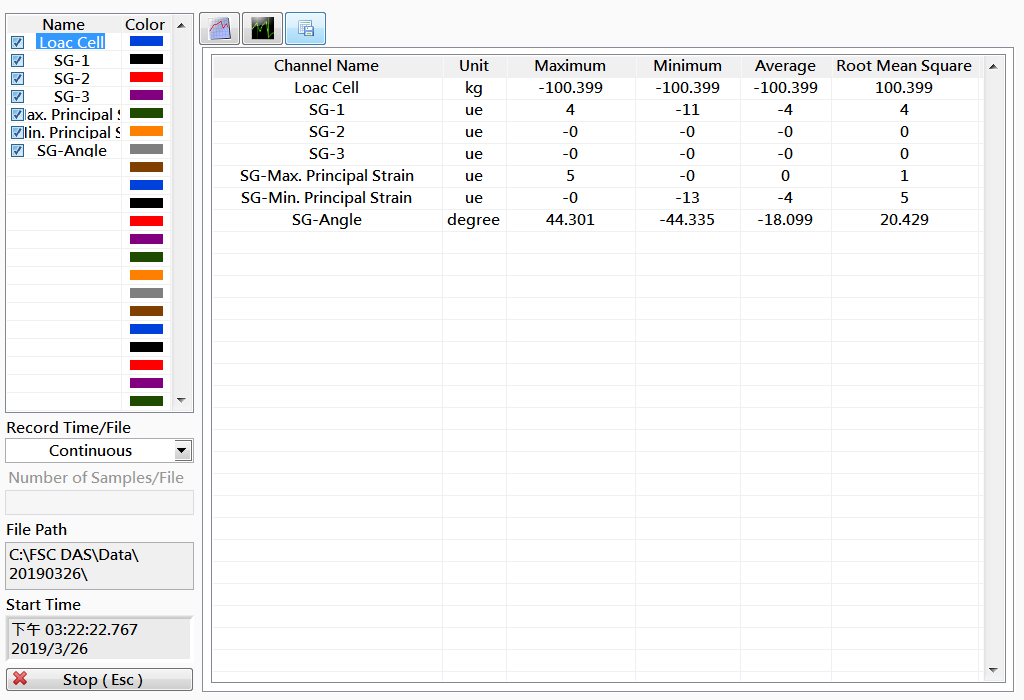

資料列表即時畫面 |
|

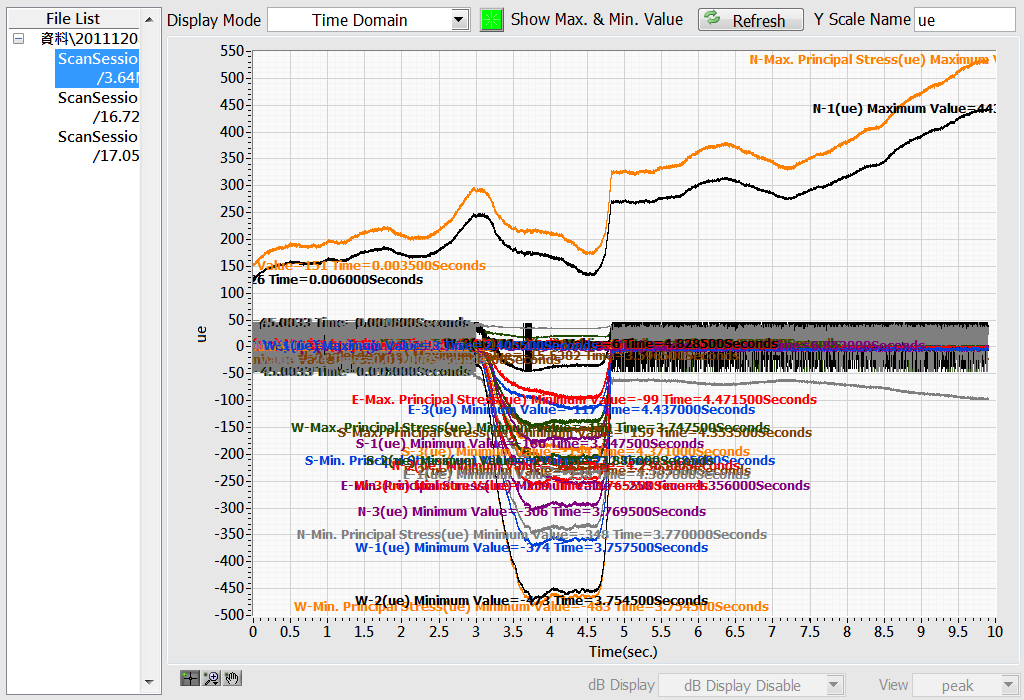

Time Domain繪圖
|

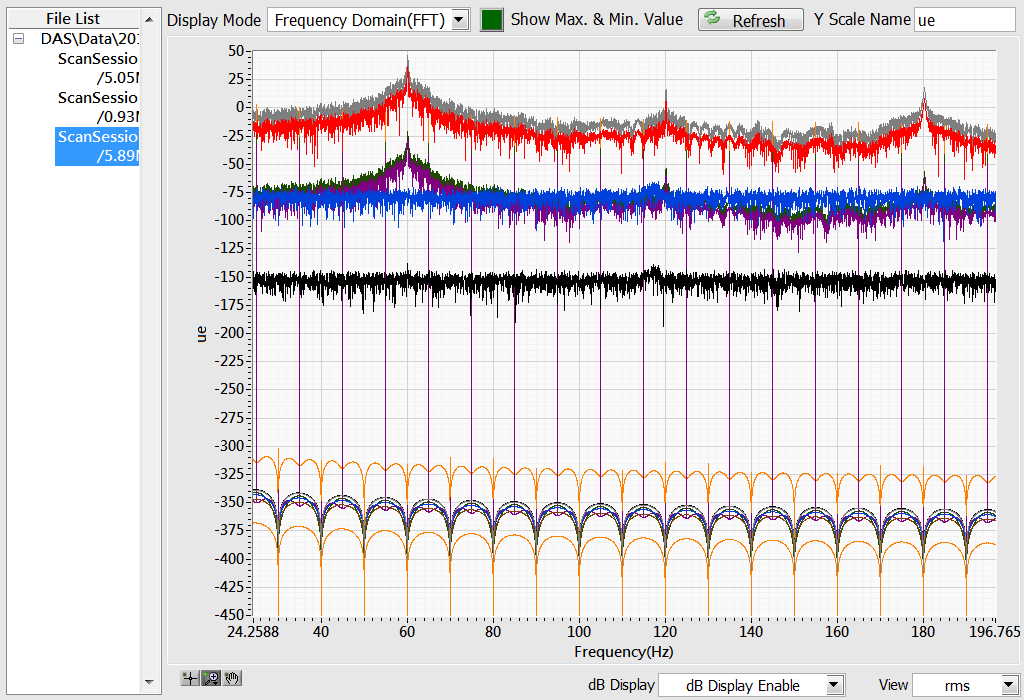

Frequency Domain繪圖
 |
|

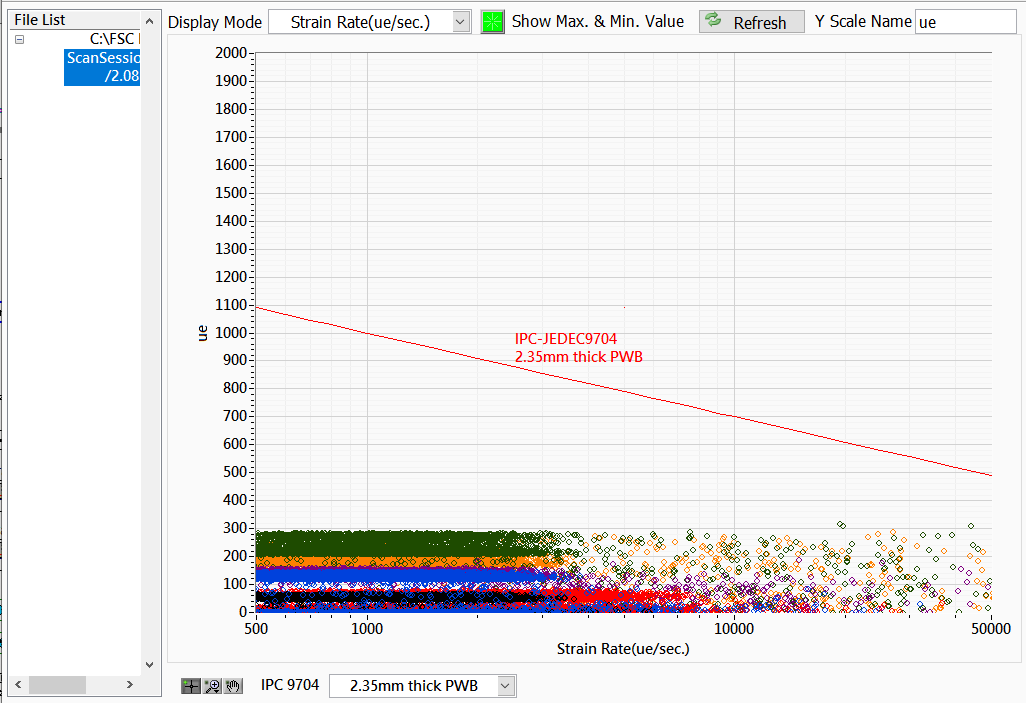

Stain Rate繪圖
|

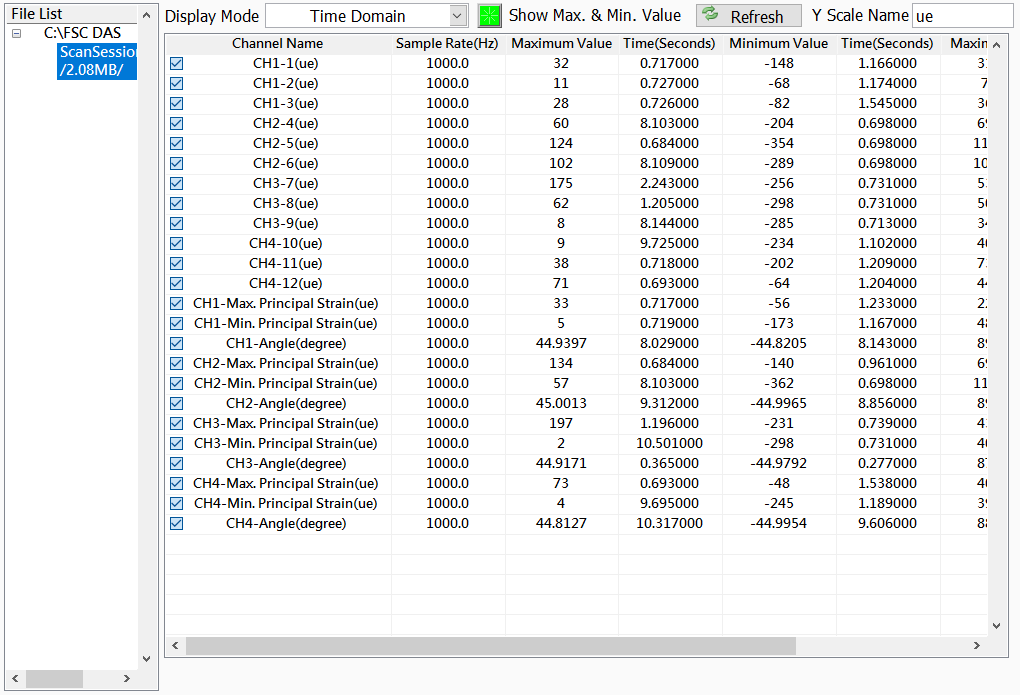

最大&最小值列表
 |
|
|
